# 概述

众所周知，我们的 xv6 操作系统是运行在 QEMU 上的。因此，想使用 GDB 调试就离不开 QEMU 的支持。幸运的是，QEMU 确实为我们提供了一个接口：
通过在 QEMU 的运行命令中指定 -S -gdb tcp:xxx，即可在对应的 TCP 端口上开启一个 GDB 调试服务器的进程。
之后，通过自己的 GDB 远程连接到该 Server 上即可远程调试。

考虑到每个人的环境不同，本文将讨论三种方案：

  1. 只建立 QEMU 的 GDB 的调试服务。这样，您可以根据自己的情况，用比如命令行等手段，只要能把自己的 GDB 连接到调试服务上即可，然后手动使用 b 加断点等调试指令或使用其他的工具。请只阅读第一部分即可。
  2. 在虚拟机上使用 CLion。优点是可以在 IDE 中图形化的断点与调试。缺点是虚拟机的性能和分辨率往往不太行，开发体验较差。这种方法只是比使用物理机少了一些准备的工作，不需要配置共享文件夹、SSH 和端口转发等，但是 CLion 中的配置方法与物理机很类似，请直接参考那部分的内容。
  3. 在物理机上使用 CLion。整体体验较好，但是配置相对麻烦一点。请阅读全部的部分。

如果在过程中遇到问题，可以联系作者：starrah@foxmail.com。

# 以远程 GDB 调试服务器的方式运行 QEMU

为了获得更好的体验，我编写了 gdbhelper.py 脚本。其内的原理是调用 make qemu-gdb，但增加了更多的选项和做了更好的封装。
（提示：QEMU 的 GDB 服务始终在 tcp 25000 端口上运行。这是在 Makefile 中的 $(GDBPORT) 变量中配置的。）

在虚拟机上打开终端，切换到代码所在目录（gdbhelper.py、Makefile 等所在的目录）运行：

script
python3 gdbhelper.py

即可打开一个新窗口，但是这个窗口不会出现任何内容。这是因为使用 GDB 的情况下，qemu 在启动后不会自动运行 xv6 的系统镜像，
需要等待用户 GDB 接入到调试服务器上后手动使用 r 运行。

上述命令是会打开一个新的 QEMU 的窗口的，因此无法在没有 SDL 图形界面接口的情况下运行。因此如果希望打开一个没有图形界面、直接在控制台上输入输出的 QEMU（这样就可以使用 SSH 运行），请改为使用：

script
python3 gdbhelper.py -n

注：脚本的功能是先检查并尝试杀死已经存在调试进程，（以免端口被占用导致新的进程无法打开），然后运行 make qemu-gdb 或 make qemu-nox-gdb 。如果只想杀死现存的调试进程，不需要运行新的，请使用 python3 gdbhelper.py -k 。
通过 python3 gdbhelper.py -h 可以查看该脚本的使用帮助。

至此，GDB 的调试服务进程已经构建。如果您不打算使用 CLion，则后面的部分可以不看。

# 配置物理机上 CLion 的远程调试

需要先做一些准备。这些内容都可以在网上搜索到相关教程，本文不再赘述：

  1. 建议配置一个虚拟机和物理机之间的共享文件夹。如果不这么做的话，那之后可能就得每次修改代码并重新 make 后，手动把编译结果的 kernel 文件同步到物理机上，否则由于符号不对应调试会出问题。如果把代码直接放在物理机和虚拟机之间的共享文件夹里就很方便。

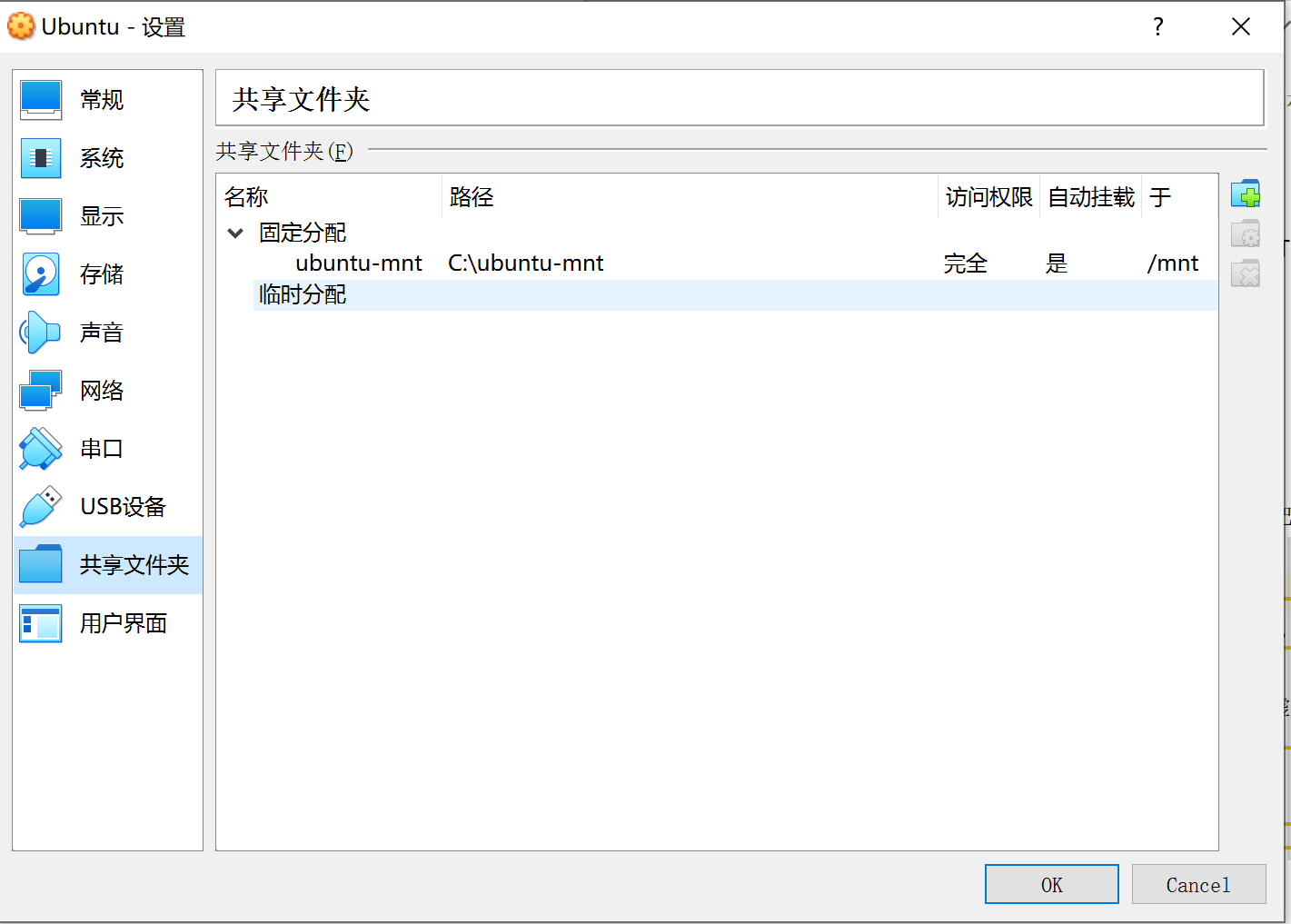

    配置方法是在 VirtualBox 的设置 - 共享文件夹，例如下图；相关教程可以自行上网查阅。
  2. 虚拟机上配置 SSH 远程登录，请自行查看网上教程。（我印象中，从 tuna 的 ubuntu-release 上下载下来的系统镜像是自带了 openssh-server 的，应该不用特别配置）。

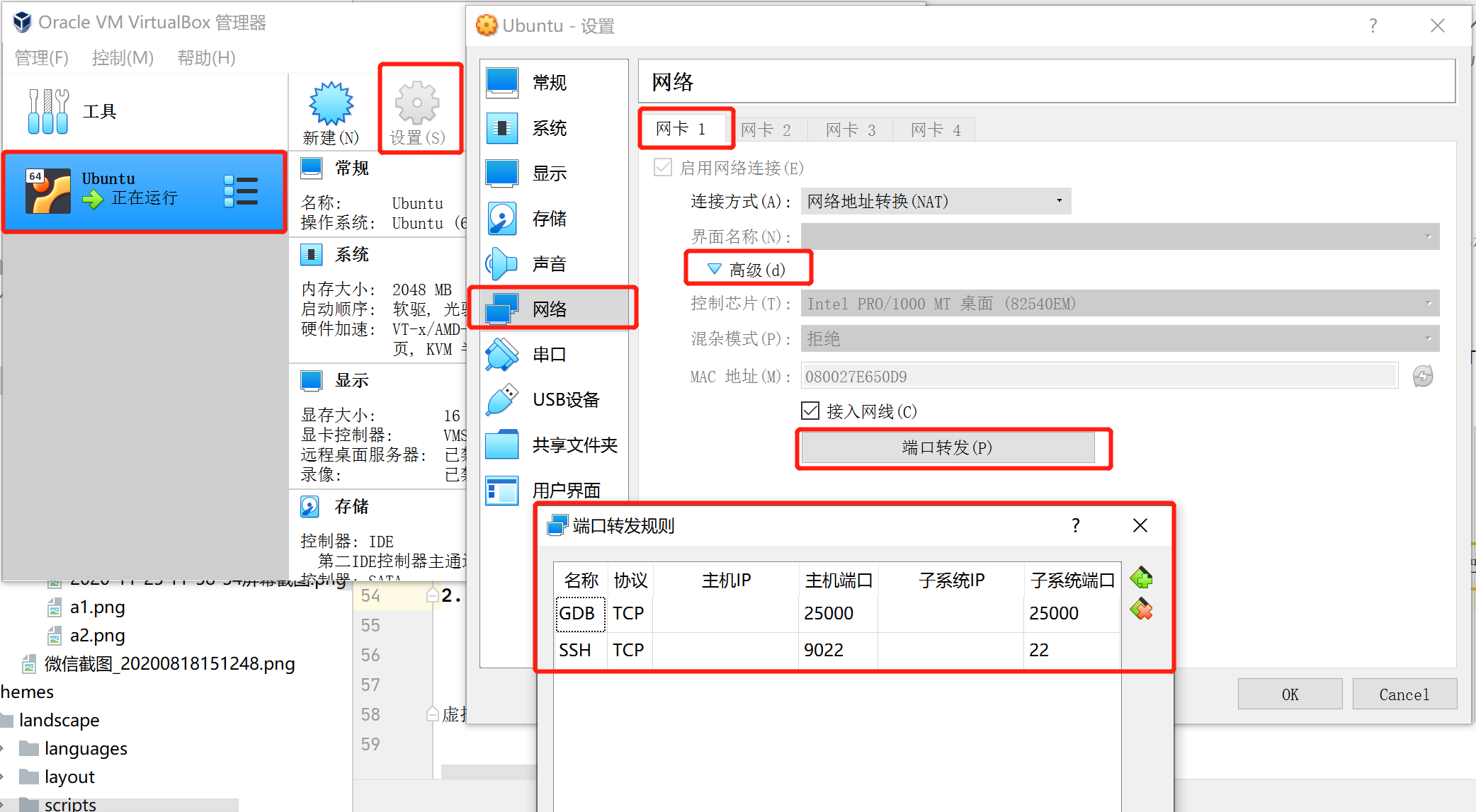

    之后，需要在 VirtualBox 中做一个 NAT 端口映射，使得物理机中可以访问到虚拟机的 SSH22 端口。打开虚拟机的设置，参见下图做配置：

    这样，在物理机上通过 localhost:9022 而不是 22 端口来访问虚拟机的 SSH，并在之后通过 25000 端口可以直接调试到虚拟机中的 GDB。
  3. Windows 系统下建议安装 MinGW 并配置到 CLion 中作为工具链，以获得更好的代码补全的支持。本人在个人的服务器上提供了一个 MinGW64 的压缩包， 点击这里可以下载 （不保证链接永远有效）。
    用法是解压放置在硬盘任意位置，然后把其中的 bin 目录添加到环境变量 PATH 即可。在 CLion 中要配置工具链，方法可以自行上网查询。
  4. 踩坑记录：Windows 上，最好控制台运行一下 git config --global core.autocrlf input ，之后把项目重新 clone 一遍，不然如果文件是 CRLF 行尾的话在 Linux 上没法过编译！

CLion 中配置方法：（本 IDE 是中文的，英文请自行对应意思，或者去 File-Settings-Plugins-Market 搜索 "Chinese" 后安装中文语言包）

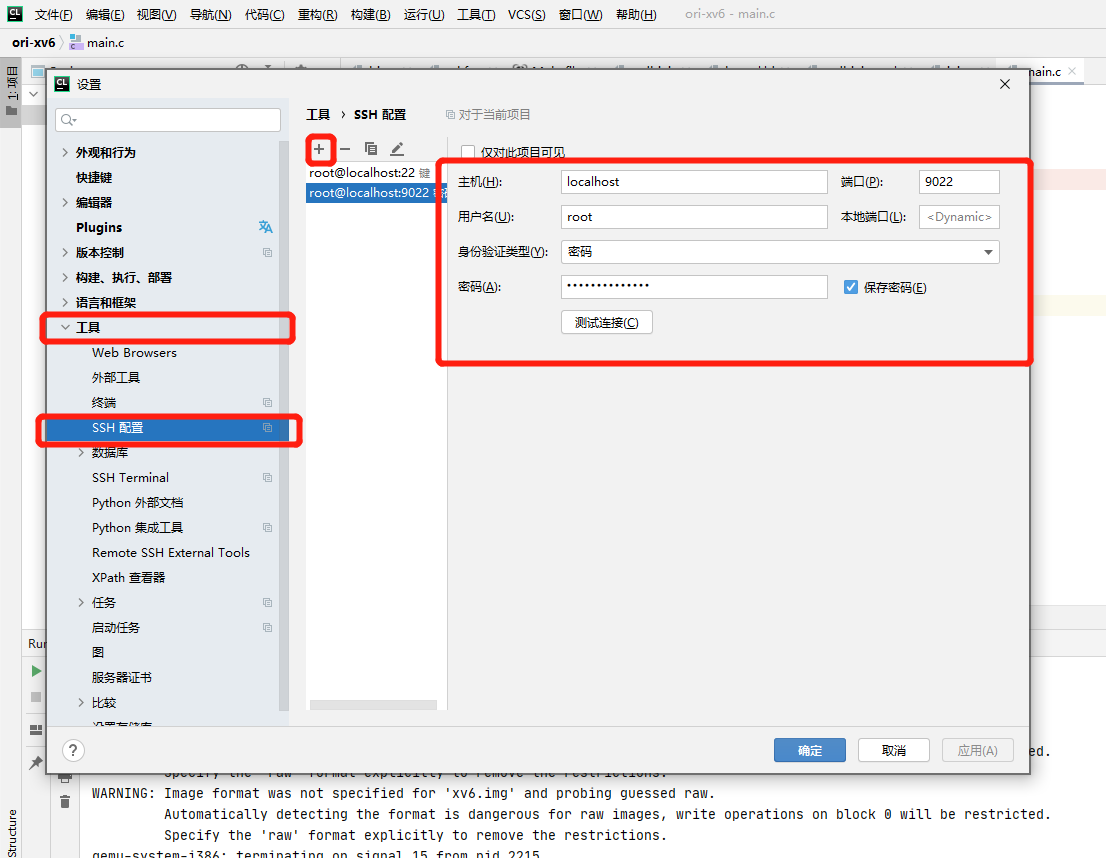

  1. 需要先建立一个 SSH 的配置。文件 - 设置 - 工具 - SSH 配置，加号新建，填写入全部的信息，例如下图填好后可以点下测试连接，出现成功连接即为配置好了，点击确定回到主界面。

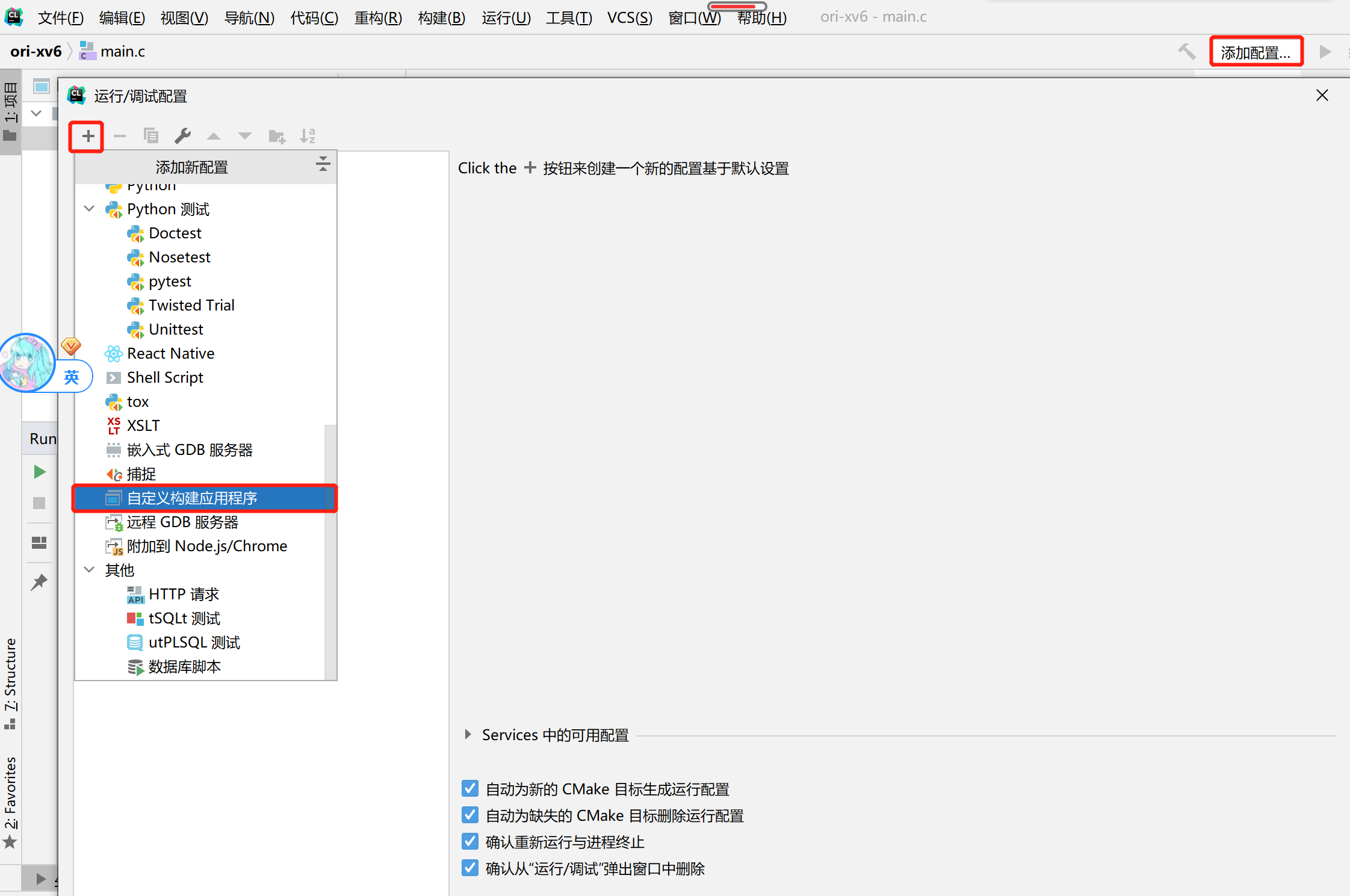

  2. 右上角添加配置，加号，自定义构建应用程序
  3. 建立一个空白的自定义构建目标，用于占位，它不做任何操作，但是不能没有。

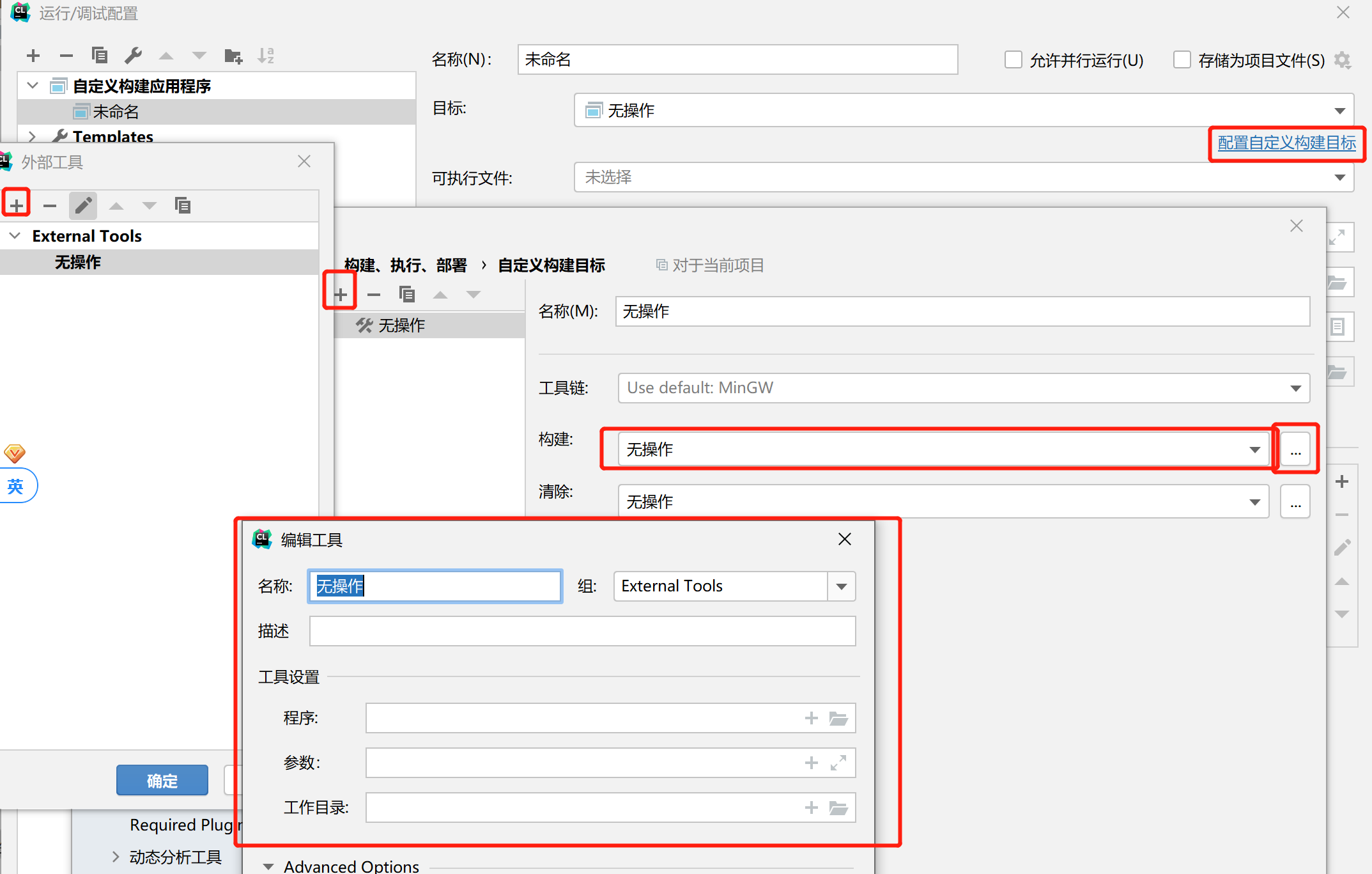

    点击界面上的 “配置自定义构建目标” 加号新建一个。名字随便起，比如 “无操作”，点击构建右侧省略号，弹出外部工具的窗口，加号新建一个。
    名字随便起，下面的程序、参数全部留空。按照图中配置好。
  4. 一路确定回到开始的配置页面，按照下图中配置好。其中名称随便取，目标选刚才新建的。可执行文件其实也是不需要的、因为我们的核心在于一会要配置的远程外部工具，但这里还是不能不填，所以要随便写一个运行起来没什么意义的程序用作占位。
    比如可以选择 C:\Windows\System32\cmd.exe，程序参数写成 "/c"，这样就可以打开一个 cmd 但是不做任何操作。
    工作目录要选成项目所在的目录。

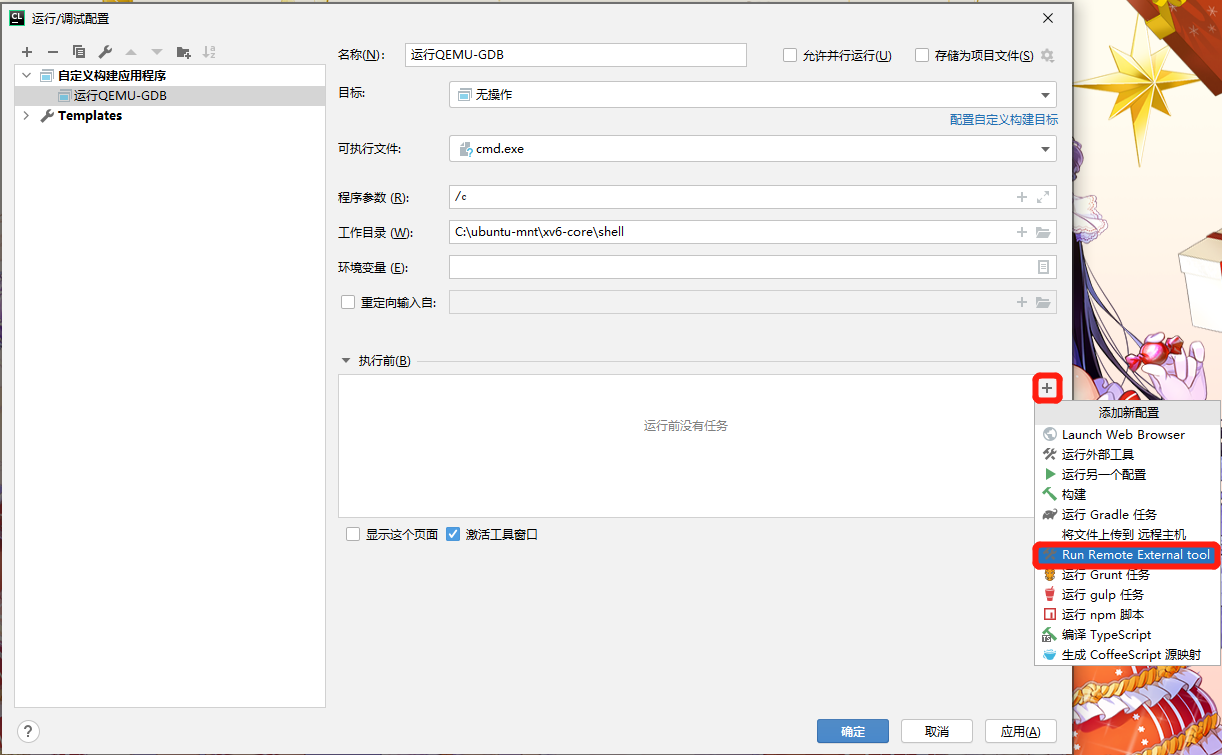

  5. 点击 "执行前" 右侧的加号，Run Remote External Tool，然后点击加号。弹出外部工具窗口，点击加号弹出创建工具窗口，里面要先点击下面的 SSH configuration 按钮，下拉菜单中选择刚刚在第 1 步创建的 SSH 配置。

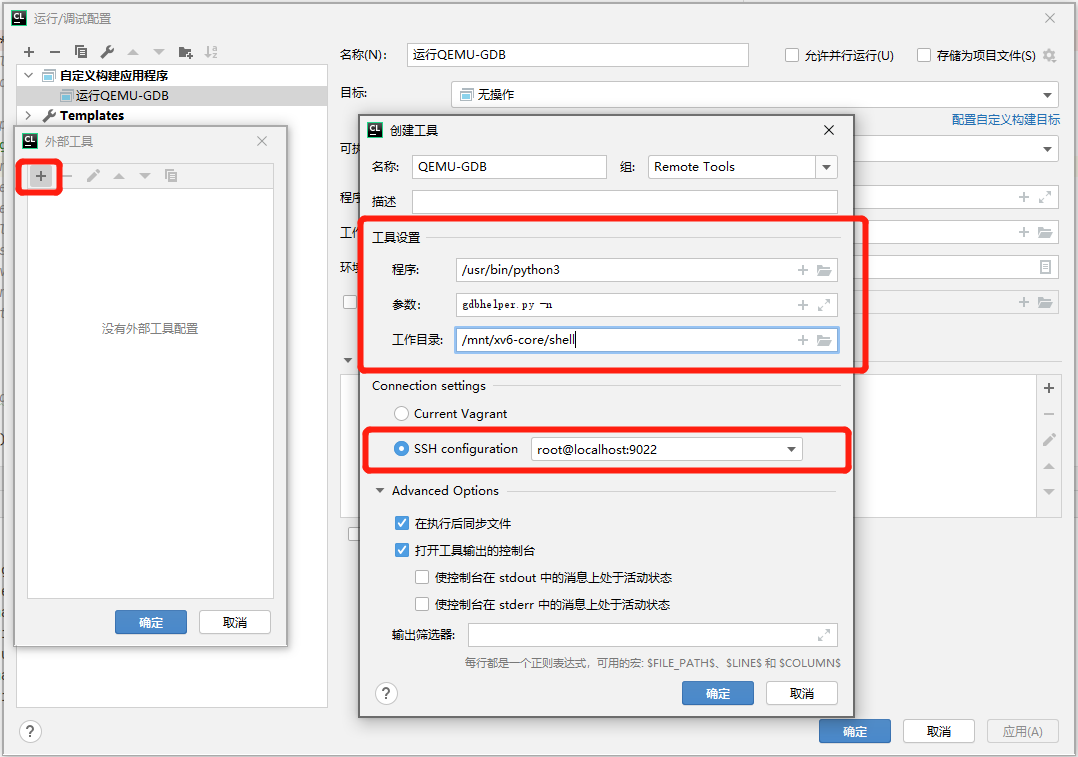

    之后，名字随便起比如 "QEMU-GDB"，程序选择 /usr/bin/python3（就是你的虚拟机上 python 实际的安装目录，如果不确定可以使用 which python3 查看，如果没有 python3 请先安装），
    参数输入 "gdbhelper.py -n"（-n 表示以 QEMU 的 - nographic 模式运行，因为我们是 SSH，无法开启独立窗口，只能直接利用 shell 本身进行）。
    工作目录选择代码在虚拟机上所在的位置（比如通过共享文件夹方式，那么就去找到共享文件夹的挂载点下，找到代码目录）。
    完整配置可参考下图。

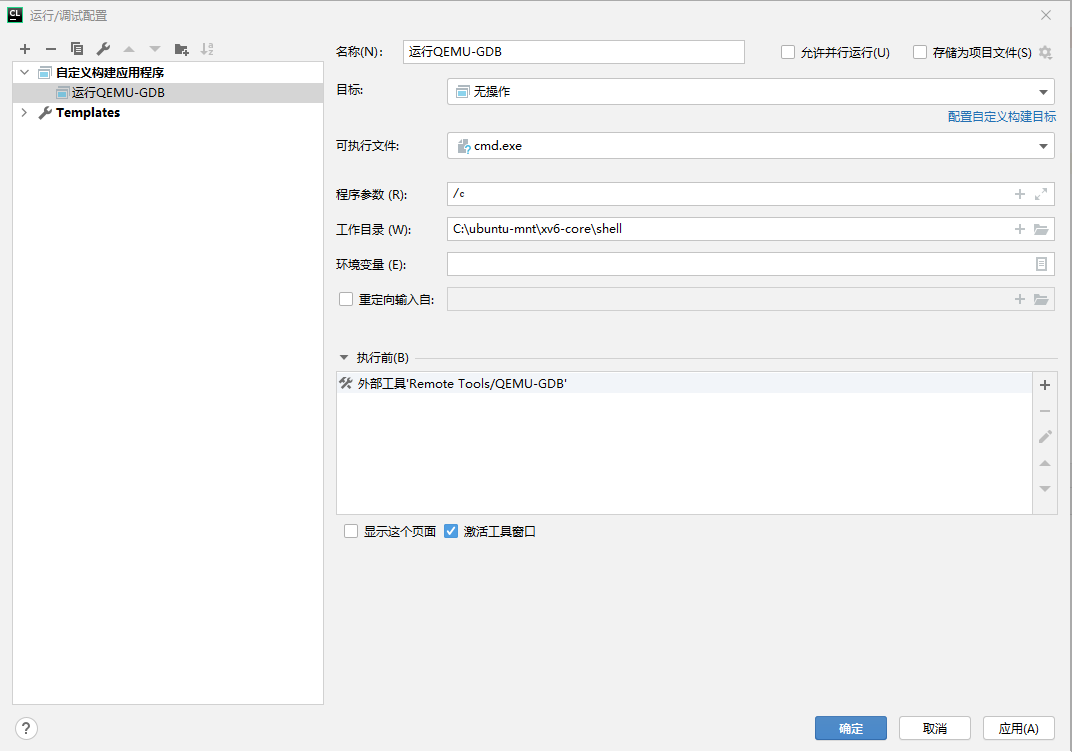

    一路确定，最终的运行配置如下图。
  6. 再次点击左上角加号，GDB 远程调试，名字随便起，GDB 的话如果装了 MinGW 并配好了工具链建议用 MinGW，否则用 Bundled GDB 应该也可以（我没测试）。
    target remote 填 "tcp:localhost:25000"，符号文件选择自己所在目录下的 kernel 文件（如果找不到这个文件的话不要紧，是因为没有 make 过，直接手动写上就可以，之后 make 的时候会自动构建出来）。

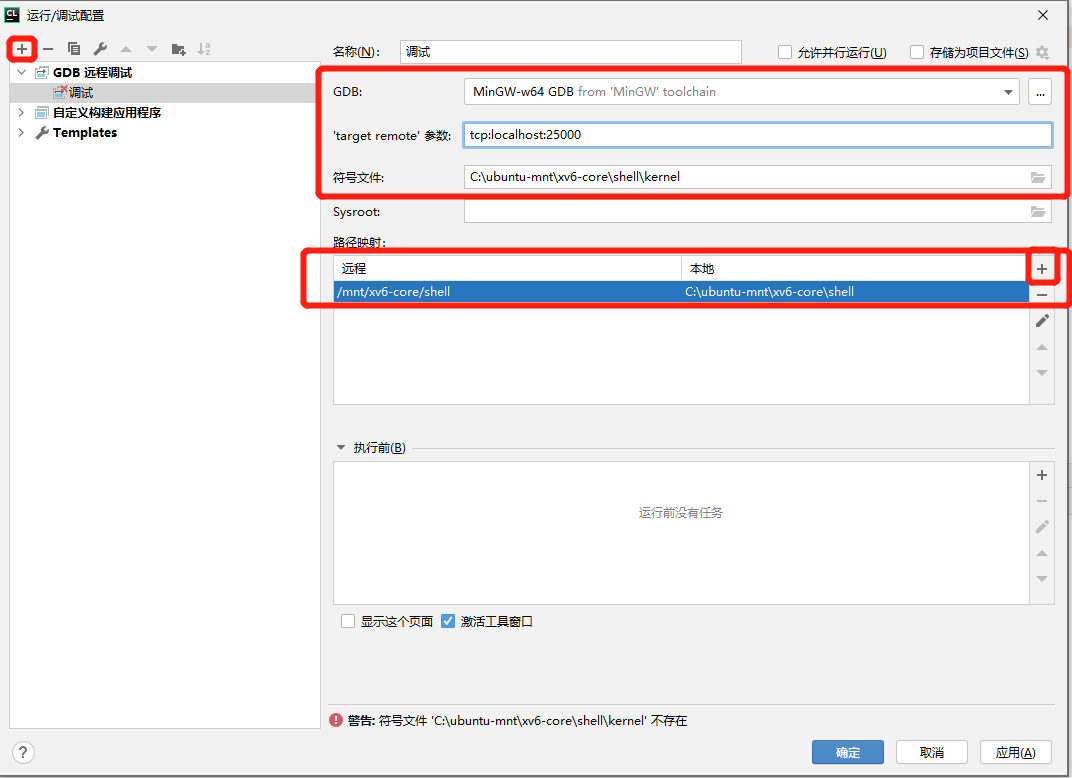

    路径映射点击右侧加号新建一行，本地填本地的项目路径，远程填虚拟机上对应的路径。完整配置例如下图。

到此，CLion 的配置完成。接下来介绍每次的运行方法：

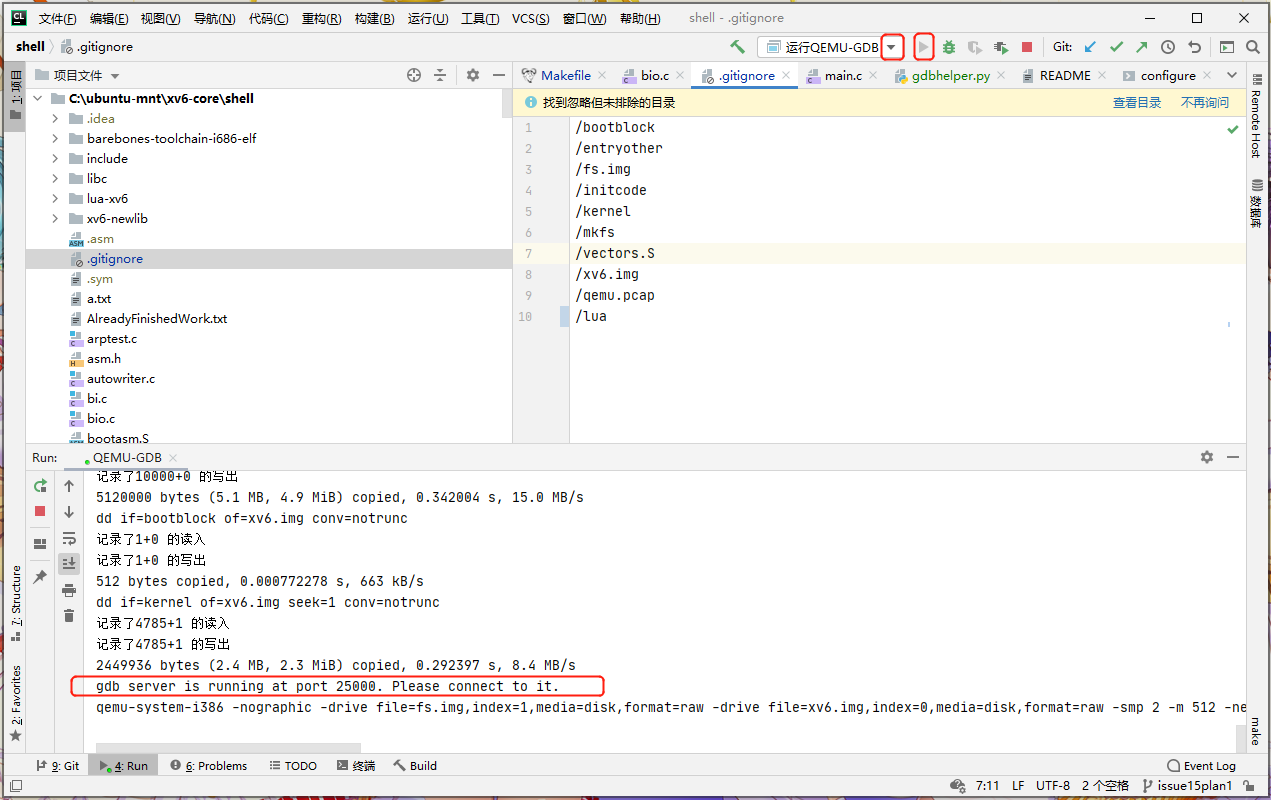

  1. 右上角运行配置的下拉菜单切换到上面第一个建立的配置（我这里的名字叫 "运行 QEMU-GDB"），点击绿色箭头运行。静待编译运行，直到控制台倒数第二行出现 "gdb server is running" 的提示，如下图。
  2. 右上角运行配置切换到上面第二个建立的配置（我这里的名字叫 "调试"），点击虫子的标志即可。

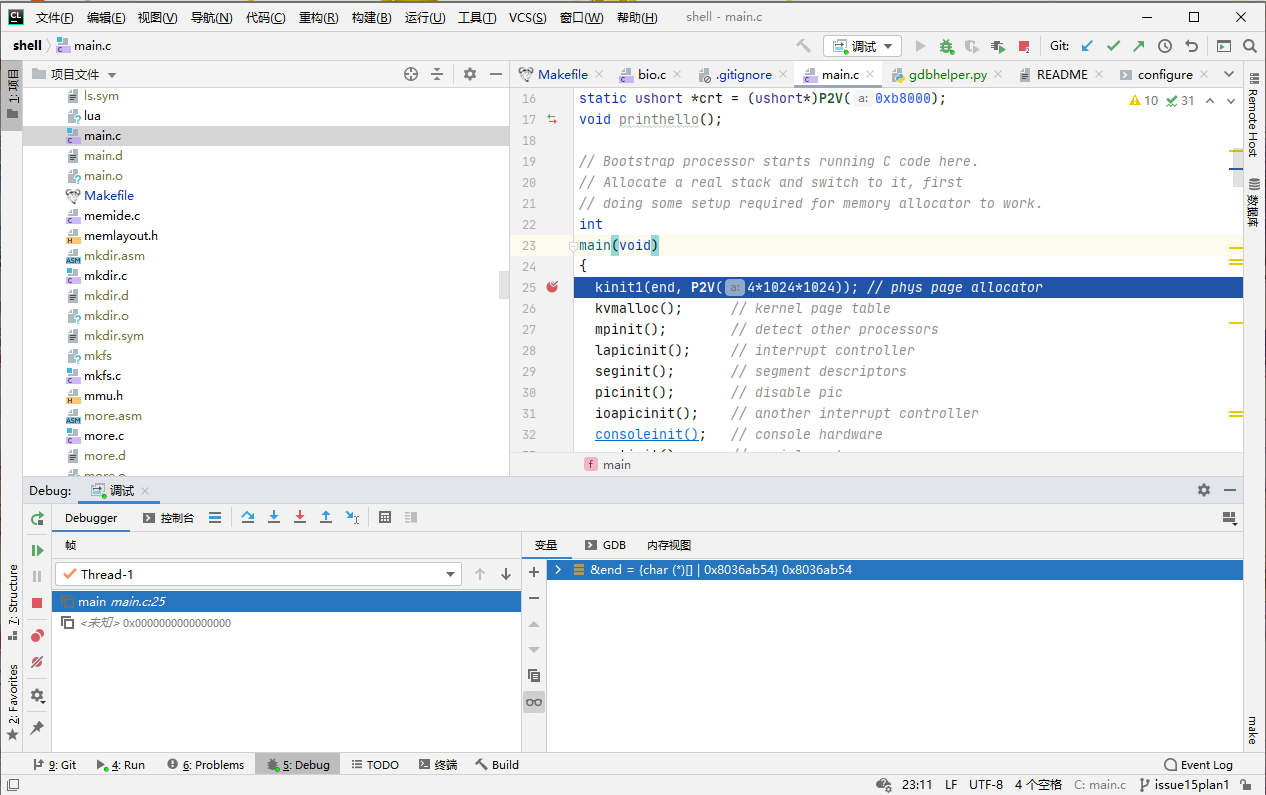

    这步之前可以先去 main.c 里的 main 函数加个断点再进行。发现断点命中了，大功告成！

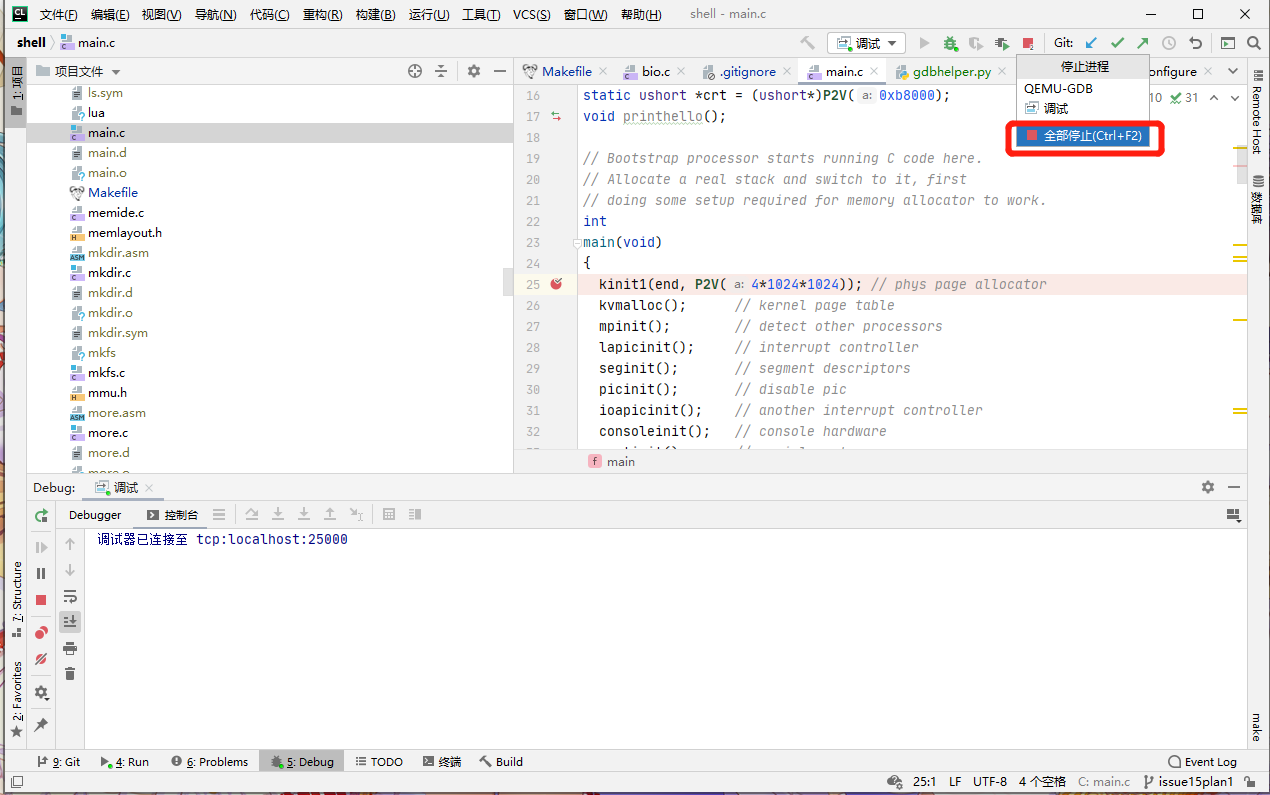

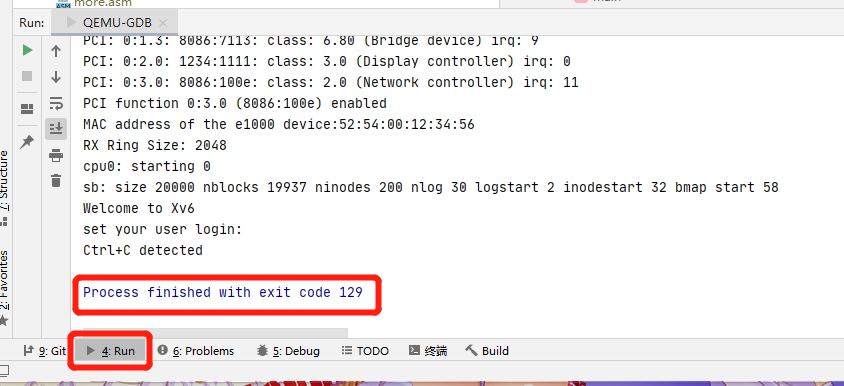

  3. 结束调试，点击右上角的停止按钮，全部停止。注意这时 QEMU-GDB 有可能不会马上退出，可能会延迟三五秒，出现 Process finished 的字样才表明真的退出了。

  4. 之后每次进行调试，都需要依次重复步骤 1-2 的方法，先运行 QEMU-GDB 的调试服务器，再运行本地的 GDB 连接到上面。

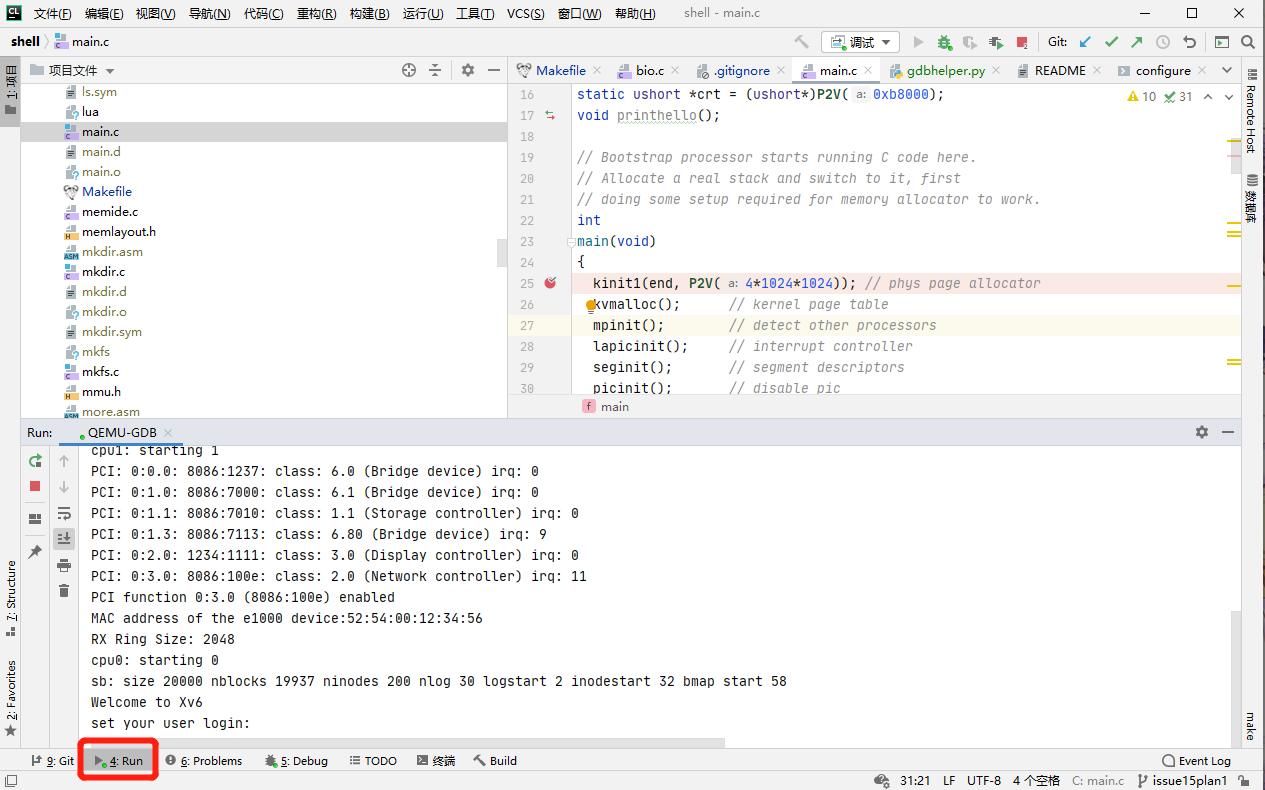

    此外，如果需要在操作系统的 shell 中进行输入输出的话，只要在下方切换到 "Run" 菜单就可以看见操作系统的 shell 了。
